Comment mesurer la température ?

Réaliser un capteur de température

16 mai 2011
par chamayou

Objectif : Mesurer la température

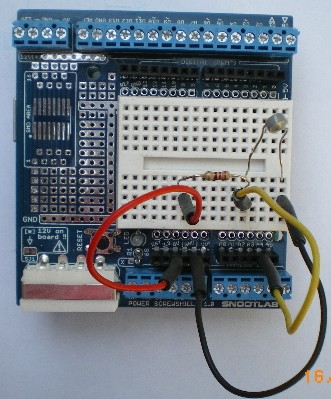

On utilisera une thermistance CTN de 4,7 kOhms.

  • Boîtier ND03/NE03
  • matérial code M
  • Rn à 25°C 4700 Ohms

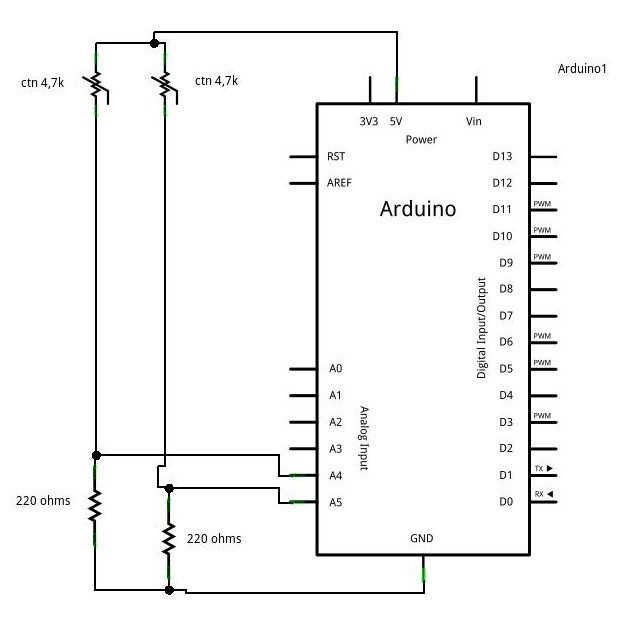

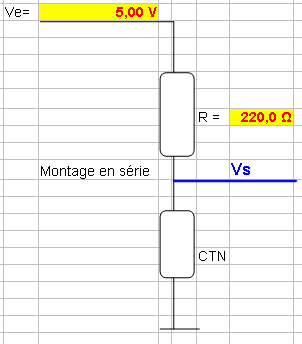

Elle sera monté en série avec une résistance de 220 Ohms.

Fiche de données du composant

Le circuit sera alimenté par une tension de 5V (délivrée par la carte Arduino).

Travail : Télécharger et ouvrir le fichier "linearisation ctn".

Compléter les cases jaunes. Aidez vous de la fiche de données du composant pour trouver B.

Répondre aux questions de la fiche "évaluation"

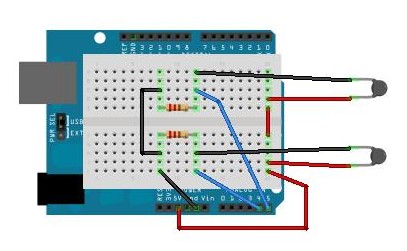

Afin de bien quantifier l’échange de chaleur entre l’intérieur et l’extérieur, on pourra placer un capteur sur la face intérieur et un autre sur la face extérieure.


calle

Documents joints


linearisation_ctn
opendocument spreadsheet - 25.5 ko

evaluation
PDF - 49.2 ko
