Comment programmer un tracé de courbes ?
Tracer des courbes avec Squeakbot
13 mai 2011 - Dernier ajout 16 mai 2011
par
par
Activité 1 : Prise en main du logiciel
Lien vers les exercices de prises en main :
http://chamayou.franck.free.fr/spip/spip.php?article141

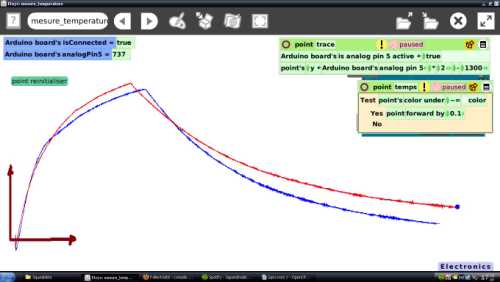

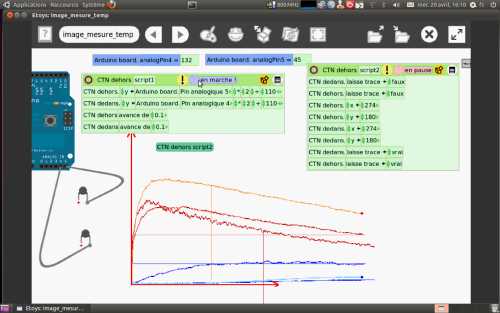

Activité 2 : Programmation des tracés de graphiques sur SqueakBot2
- Utiliser SqueakBot pour :
Dessiner un repère et un point
Faire apparaître la carte Arduino et le capteur
Faire un script pour faire avancer le point
Faire un script pour faire monter le point en fonction de la valeur du capteur
Faire laisser une trace au déplacement du point
http://chamayou.franck.free.fr/Animations/Squeakbot/mesuretempsqueak.htm
- Relever les mesures sur feuille puis sur Ooo Tableur
- Sauvegarder les graphiques de SqueakBot en utilisant la touche "Impr écran" (ou "PrintScreen")
Documents joints
Squeak_courbe_ctn
Zip - 84.4 ko
