Programmation du portail avec Arduino

23 octobre 2013 - Dernier ajout 11 mai 2015
par chamayou

 Activité 1 : Connecter la carte et envoyer un programme

  1. Brancher la carte arduino
  2. Ouvrir le programme arduino et copier/coller le programme en C
  3. Vérifier que vous avez choisi la bonne carte et le bon "com" dans tools/serial port
  4. Compiler et envoyer le programme suivant.

Code C du programme :

int ledPin = 13;     // la variable led a pour valeur 13

// initialisation
void setup()
{
 pinMode(ledPin, OUTPUT);  // led en sortie
}

// boucle sans fin
void loop()
{
 digitalWrite(ledPin, HIGH);// on allume la led
 delay(1000);// on attends une seconde
 digitalWrite(ledPin, LOW); // on éteint la led
 delay(1000);// on attends une seconde
 // et on recommence
}

La diode placée sur la carte doit se mettre à clignoter !

Diaporama de présentation

 Activitée 2 : Installation d’Ardublock

  1. Créer l’arborescence suivante : Mesdocuments/Arduino/tools/ArduBlockTool/tool/
  2. Télécharger ardublock-all-french.jar
  3. Placer le fichier "ardublock-all-french.jar" dans ce dossier tool.
  4. Démarrer l’IDE Arduino, aller dans Tools/ArduBlock !

 Faire clignoter la del avec Ardublock

Modifier la vitesse de clignotement

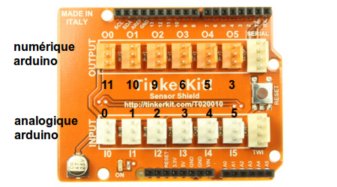

 Activité 3 : Arduino + shield Tinker + servomoteur

Programmation simple avec Ardublock

portail simple from franckuino on Vimeo.

Programme avec Ardublock :

 Programmation de la maquette

gate arduino from franckuino on Vimeo.

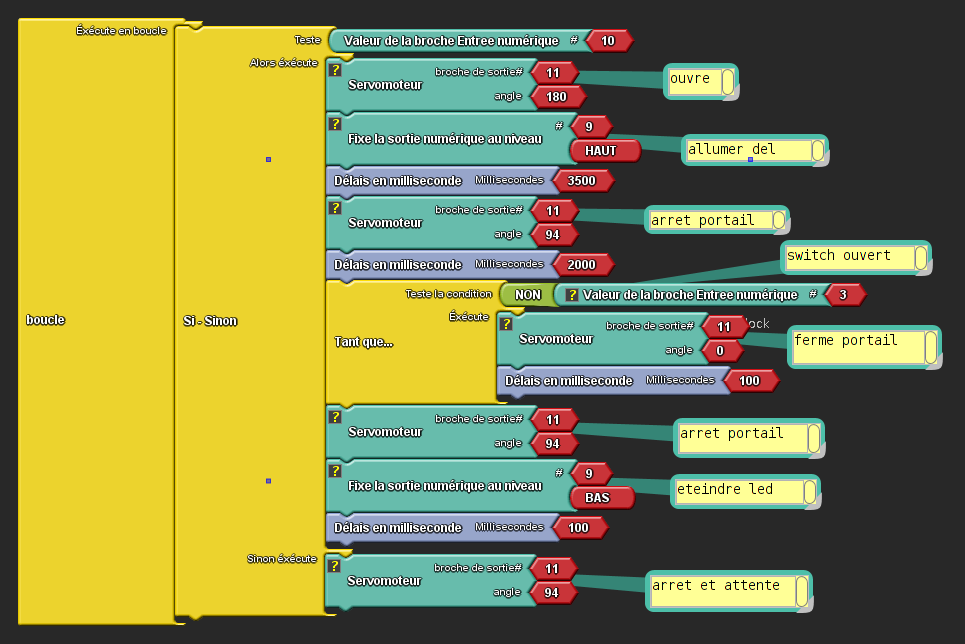

Programme complet avec Ardublock :

Le code C utilisé :

#include <Servo.h>

Servo servo_pin_11;


void setup()
{
servo_pin_11.attach(11);
//fin de course
pinMode( 3 , INPUT);
//led
pinMode( 9 , OUTPUT);
//interrupteur
pinMode( 10 , INPUT);
}

void loop()
{
//appuie interrupteur
if (digitalRead( 10))
{
//signal sonore
tone(8, 1000,2000);
//ouverture
servo_pin_11.write( 180 );
digitalWrite( 9 , HIGH );
delay( 3500 );
//arret
servo_pin_11.write( 93 );
delay( 2000 );
//fermeture
while ( !( digitalRead( 3) ) )
{
servo_pin_11.write( 0 );
delay( 100 );
}
//attente
servo_pin_11.write( 93 );
digitalWrite( 9 , LOW );
delay( 100 );
}
else
{
//attente
servo_pin_11.write( 93 );
}
}
