Contrôler un moteur avec le LM293

13 avril 2011 - Dernier ajout 15 novembre 2015
par chamayou

Un moteur se met en mouvement quand il reçoit de l’électricité.

- La carte Arduino ne délivre pas assez de courant pour alimenter un moteur,
- Pour changer le sens de rotation, il faut inverser la polarité.

On utilisera donc un composant électronique qui règle ces deux problèmes : Le LM293

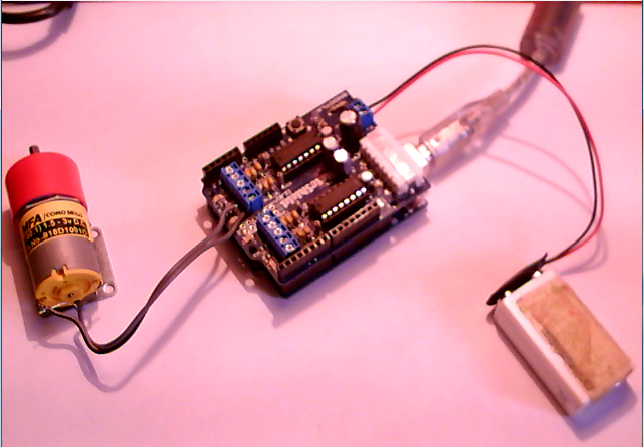

 Solution 1 : le Rotorshield de SnootLab

Librairie Snootor à télécharger

Explications de fonctionnement sur le forum SnootLab

//Librairies necessaires
#include <Wire.h>
#include <snootor.h>

// Declaration
SnootorDC Motor_1;
SnootorDC Motor_2;
int i;

void setup(){
// Initialization
Serial.begin(115200);
Wire.begin();
 Motor_1.init(1);
 Motor_2.init(2);
 Serial.println("init ok");
}

void loop(){
 Serial.print("Round ");
 Serial.println(i++);
 SC.dump();

// run forward at maximal speed
 Motor_1.setSpeed(2);
 Motor_2.setSpeed(255);
 Motor_1.run(FORWARD);
 Motor_2.run(FORWARD);
 delay(2000);

// stop for 2 seconds
 Motor_1.run(RELEASE);
 Motor_2.run(RELEASE);
 delay(2000);

// run backward at maximal speed
 Motor_1.setSpeed(2);
 Motor_2.setSpeed(255);
 Motor_1.run(BACKWARD);
 Motor_2.run(BACKWARD);
 delay(2000);

 // stop for 2 seconds
 Motor_1.run(RELEASE);
 Motor_2.run(RELEASE);
 delay(2000);
}

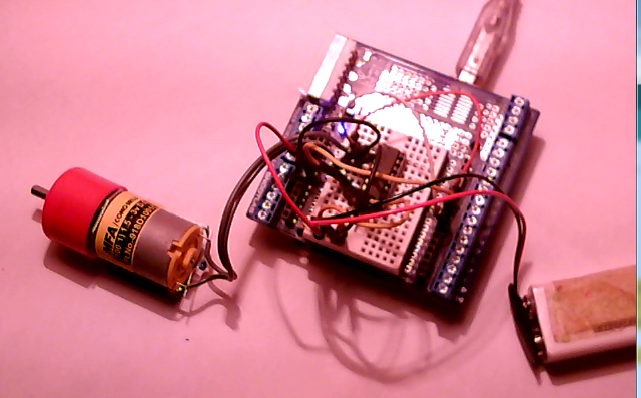

 Solution 2 : LM293 sur une plaque de test

source : zem.fr

Commande du LM293 :

On testera ici avec un seul moteur : accélération dans un sens puis accélération dans l’autre :

On utilise analogWrite(pin,valeur) pour envoyer le signal pwm. la valeur est comprise entre 0 et 255.

int motor_enablePin = 10; //pwm
int motor_in1Pin = 8;
int motor_in2Pin = 7;

void setup()
{
  //on initialise les pins du moteur
 pinMode(motor_in1Pin, OUTPUT);
 pinMode(motor_in2Pin, OUTPUT);
 pinMode(motor_enablePin, OUTPUT);
}

void loop()
{
// accélération dans un sens
for (int i=0 ; i<256 ; i++)
// on "écrit" la vitesse (i) sur la patte 10 de l’Arduino
{
analogWrite(motor_enablePin,i);
digitalWrite(motor_in1Pin,HIGH);
digitalWrite(motor_in2Pin,LOW);
delay(100) ;
// le délai détermine la pente de l’accélération (en ms)
}

delay(1000) ;

// accélération dans l'autre sens
for (int i=0 ; i<256 ; i++)
// on "écrit" la vitesse (i) sur la patte 10 de l’Arduino
{
analogWrite(motor_enablePin,i);
digitalWrite(motor_in1Pin,LOW);
digitalWrite(motor_in2Pin,HIGH);
delay(100) ;
}

}

 Commander la sortie PWM par un potentiomètre :

Exemple d’un potentiomètre sur l’entrée 5 et un moteur sur la 9.

int motor = 9;
int potenciometer = 5;

void setup(){
 pinMode(9,OUTPUT);
 pinMode(5,INPUT);
}

void loop(){
 int value = analogRead(potenciometer);//lecture valeur (0 à 1023)
 int motor_speed = value/4;//PWM (0 à 255)

 analogWrite(motor,motor_speed);

}
